Wyznaczanie trasy - Traceroute (ICMPv4)
Typ komunikatu: 30
Kody:
- 0 - pakiet został dostarczony do kolejnego urządzenia
- 1 - brak dalszej drogi dla pakietu, pakiet porzucony

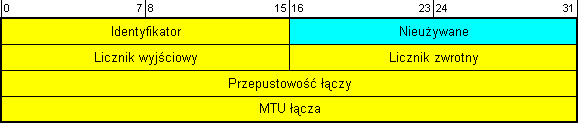

Format wiadomości:
- Identyfikator - 16 bitów
- nieużywane - 16 bitów
- Liczba routerów przez które przesyłany był pakiet wysyłany - 16 bitów
- Liczba routerów przez które przesyłany był pakiet powrotny - 16 bitów
- Przepustowość łączy - 32 bity
- MTU łącza - 32 bity
Komunikat ten jest generowany jako odpowiedź na pakiet z opcjonalnym polem IP Traceroute w nagłówku IP. Pole identyfikatora wypełniane jest zawartością pola Numer ID opcji nagłówka IP. Pole przepustowość łączy to największa prędkość w bajtach na sekundę, jaką mogą uzyskać dane przesyłane drogą pomiędzy urządzeniami źródłowym i docelowym. Pole MTU łącza to najmniejsza wartość MTU (Maximum Transmission Unit) po drodze pomiędzy urządzeniem źródłowym a docelowym. Jeśli któraś z tych dwóch wartości nie może zostać uzyskana odpowiednie pole to powinno być wypełnione zerami.
